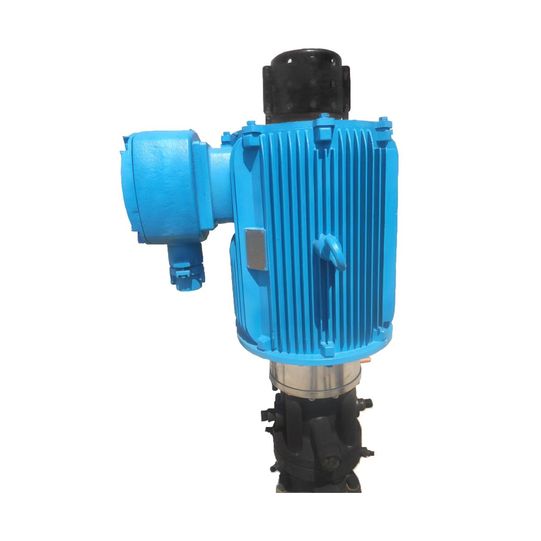

螺杆泵直驱电机
HXL 系列高效智能螺杆泵地面直驱设备，额定功率12.6~50kW。与传统的螺杆泵地面直驱省去了皮带、减速箱，系统运行稳定，除日常轴承润滑保养外易损件几乎没有，故障率低于传统皮带式驱动、维修省时省力。其关键部件为稀土永磁电机，10年内出现退磁可提供免费更换电机服务，大大降低了用户的后期维修成本。
华鑫公司是国内首家研发、获得专利并生产矿用隔爆型永磁电机的制造企业，相关产品已远销山西、山东、甘肃、黑龙江、内蒙等全国各地区煤炭企业。
HXL系列高效智能螺杆泵地面直驱设备广泛用在矿山、石油、建材等行业作为动力输入机构。
1、海拔高度:≤1000m。
2、环境空气温度：-60℃~60℃。
3、频率：0~50Hz。
4、定子绕组温升限值(电阻法): ≤80K
5、防护等级：IP54。
型号
电机参数
额定扭矩
额定
转速（r/min）
工作制
额定
功率（Kw）
极对数
（P）
额定
频率
(Hz)
接线方式
绝缘等级
防护等级
TBC280-12.6-200-L
600
200
S1
12.6
12
40
Y
F
IP54
TBC280-18.9-200-L
900
200
S1
18.9
12
40
Y
F
IP54
TBC280-23.1-200-L
1100
200
S1
23.1
12
40
Y
F
IP54
TBC280-28.3-200-L
13500
200
S1
28.3
12
40
Y
F
IP54
TBC280-31.5-200-L
1500
200
S1
31.5
12
40
Y
F
IP54
TBC280-40-200-L
1910
200
S1
40
12
40
Y
F
IP54
TBC280-50-200-L
2355
200
S1
50
12
40
Y
F
IP54
1、与传统皮带式螺杆泵地面驱动对比---优势明显
Ø 过载能力强、持续时间长，防止大马拉小车，性能优
Ø 软启动技术实现可靠停机，防止高速反转，安全性好
Ø 重心与油井同心，不偏摆，有效降低盘根渗漏问题
Ø 运行平稳，免维护，取消减速箱与皮带，操作简单
Ø 运行噪音低，适合市区，特别是居民区内的作业
Ø 系统效率高，节能明显，如下公式：
in which: ƞ - Screw pump system efficiency, %;
P有- Screw pumpeffective power, kW;
2、与传统皮带式螺杆泵地面驱动对比---两者效率分析
Ø 传统驱动设备的异步电机效率75%，功率因素0.4。一般皮带传动效率为92%，减速箱齿轮效率为92%，因此传统的机械式螺杆泵效率仅为：75%x92%x92%=63.5%。
Ø 直驱式永磁同步电动机效率一般在90%(以90%为计算系数)，变频器效率为95%～97%(96%为计算系数)，无功节电为5%，因此直驱螺杆泵电机效率为：90%x96%=86.4%。
Ø 故直驱式螺杆泵比传统机械式螺杆泵节电23%。
3、与传统皮带式螺杆泵地面驱动对比---两者效率分析
Well number
Type
Current
Voltage
Daily fluid production rate
Water content rate
Dynamic liquid level
Oil pressure
(A)
(V)
(t)
(%)
(m)
(MPa)
L3-2935
Screw
26
266
35.69
97.5
531.25
0.4
L4-P281
Screw
29
282.6
74.27
94.72
418.11
0.43
L3-P291
Straight
11
280.8
51.46
94.00
361.98
0.26
L3-2917
Straight
7
279
31.07
95.50
375.29
0.29
选取生产状况相近的两者设备实测数据
电流及日产液量对比(上表)
由表对比可以看出, 直驱式驱上比皮带式驱动装置系统效率提高12.5%，节能32%, 与理论分析结果相符合。因此直驱式螺杆泵节能明显，实现增产降耗!
4、维修保养对比
螺杆泵地面直驱省去了皮带、减速箱，系统运行稳定，除日常轴承润滑保养外易损件几乎没有，故障率低于传统皮带式驱动、维修省时省力。其关键部件为稀土永磁电机，10年内出现退磁可提供免费更换电机服务，大大降低了用户的后期维修成本。
-
